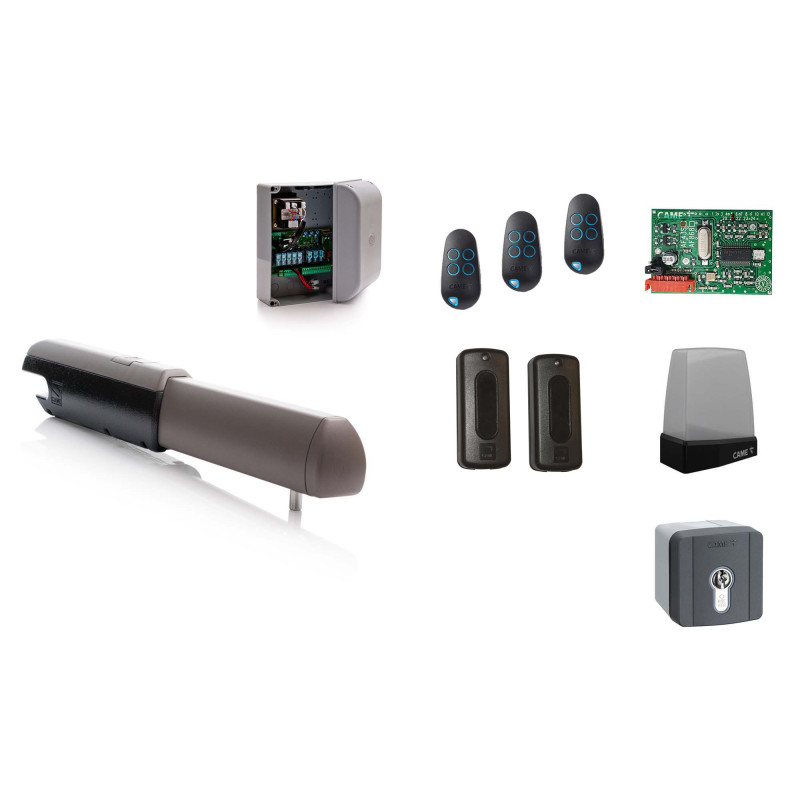

Drehtorantrieb CAME MONOJET (Set XL)
Set CAME MONOJET ist eine ideale Lösung für 1-flgl. Drehtore mit Flügelbreite bis 3 m bei 400 kg Flügelgewicht. Der Set enthält einen Drehtorantrieb ATI A3000A mit Steuerung sowie mit dem dazu benötigten Zubehör. Mehr brauchen Sie für Ihr Tor nicht!
Drehtorantrieb CAME ATI A3000A
Drehtorantrieb CAME ATI A3000A automatisiert Tore bis 3 m Flügellänge bei Gewicht 400 kg. In Bezug auf kleine Montageabmessungen ist der Toröffner CAME A3000A vor allem zur Montage an schmalen Pfosten wie Metallpfosten geeignet, wo der Abstand zwischen dem Scharnier und dem inneren Pfostenrand (D-Maß) max. 6 cm beträgt.
Steuerung CAME ZA3N ersetzt durch ZA3P
Die externe Steuerung CAME ZA3N / ZA3P steuert die 230V-Drehtorantriebe wie z.B. ATI, KRONO, AMICO, FAST. Die Steuerung hat große Anzahl an Funktionen wie Flügelverzögerung bei zweiflügeligen Toranlagen.
Funkmodul CAME AF43S (TOP)
Funkmodul CAME TAF43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können. Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
Lichtschranke CAME DIR 10
Die Lichtschranken CAME DIR 10 garantieren mehr Sicherheit bei der automatisierten Toranlagen. Die maximale Reichweite der Lichtschranken CAME DIR 10 beträgt 10 m.
Pack content
Drehtorantrieb CAME ATI A3000A automatisiert Tore bis 3 m Flügellänge bei Gewicht 400 kg. In Bezug auf kleine Montageabmessungen ist der Toröffner CAME A3000A vor allem zur Montage an schmalen Pfosten wie Metallpfosten geeignet, wo der Abstand zwischen dem Scharnier und dem inneren Pfostenrand (D-Maß) max. 6 cm beträgt.
Drehtorantrieb CAME ATI A3000A
Drehtorantrieb CAME ATI A3000A automatisiert Tore bis 3 m Flügellänge bei Gewicht 400 kg. In Bezug auf kleine Montageabmessungen ist der Toröffner CAME A3000A vor allem zur Montage an schmalen Pfosten wie Metallpfosten geeignet, wo der Abstand zwischen dem Scharnier und dem inneren Pfostenrand (D-Maß) max. 6 cm beträgt. Möglich ist es, einen größeren Öffnungswinkel zu erreichen, in dem das D-Maß weniger als 5 cm beträgt.
Der Antrieb CAME A3000A zeichnet sich durch eine lange Lebensdauer aus. Der Antrieb CAME ATI mit der Versorgung 230 V arbeitet jahrelang mit der Verwendungsfrequenz max. 20 Öffnungen/Tag. In dem Fall, wenn Sie den Antrieb für die maximalen Abmessungen verwenden möchten (3 m langer Flügel und Gewicht ca. 400 kg) wird das Elektroschloss CAME LOCK 81 benötigt, das das Tor am Auflaufbock verriegelt und das Tor im geschlossenen Zustand aufrecht erhält. Wenn die Montageabmessungen berücksichtigt werden, ermöglicht der Antrieb das Tor nach außen zu öffnen.
Die Toröffner CAME ATI A3000A dienen zur Automatisierung des Tores mit der maximalen Einfahrt 6 m im Falle des zweiflügeligen Tores.
Der Antrieb CAME ATI A3000A arbeitet mit der Steuerung ZA3P (230 V) zusammen, die u.a. folgende Funktionen enthält: Teilöffnungsfunktion (Öffnung eines Flügels für Fußgänger), zweite Fotozellenlinie, Vorblinken der Blinkleuchte usw. Zu der Steuerung passen Sicherheitsvorrichtungen wie Lichtschranken und Geräte der Zugriffskontrolle wie Schlüsseltaster und Codetastaturen.
Den Antrieb CAME ATI A3000A finden Sie in Sets mit dem Namen JET - für zweiflügelige Tore und mit dem Namen MONOJET für einflügeliges Tor. Zur Auswahl haben Sie Sets mit mehr oder weniger ausgebautem Zubehörsortiment (S, M, L, XL). Sie können uns jederzeit via Mail bzw. Telefon kontaktieren und Ihr eigenes Set erstellen.
| GRUNDSÄTZLICHE DATEN: | |
|---|---|
| Versorgung: | 230 V |
| max. Flügelbreite: | 3 m |
| max. Flügelgewicht: | 800 kg |
| D-Maß: | 5 cm |
| Antriebstyp: | elektromechanisch |
| TECHNISCHE DATEN DES ANTRIEBES: | |
|---|---|
| Versorgung: | 230 V/230 V |
| Stromaufnahme: | 1,2 A |
| max. Leistung: | 150 W |
| Einschaltsdauer: | 50 % |
| max. Kraft | 3000 N |
| termischer Motorschutz | 150 °C |
| Öffnungszeit bis 90°: | 19 s |
| max. Öffnungswinkel: | 120° |
| Betriebstemperatur: | -20 + 55 °C |
| Schutzart: | IP 44 |
| Selbsthemmend: | ja |
| Endschalter für AUF: | ja |
| Endschalter für ZU: | ja |
| Enkoder: | nein |
Datenblatt
- Flügelbreite
- 3 m
- Flügelgewicht
- 800 kg
- Flügelanzahl
- 1 Flügel
- Antriebsart
- Spindelantrieb
- Sets
- Einzelantriebe
- Versorgung
- 230 V
- Marke
- CAME
Die externe Steuerung CAME ZA3N / ZA3P steuert die 230V-Drehtorantriebe wie z.B. ATI, KRONO, AMICO, FAST. Die Steuerung hat große Anzahl an Funktionen wie Flügelverzögerung bei zweiflügeligen Toranlagen.
Die externe Steuerung CAME ZA3N steuert die 230V-Drehtorantriebe wie z.B. ATI, KRONO, AMICO, FAST. Die Steuerung hat große Anzahl an Funktionen wie Flügelverzögerung bei zweiflügeligen Toranlagen.
Die Steuerung CAME ZA3N wurde durch das neue Modell CAME ZA3P ersetzt.
| GRUNDSÄTZLICHE DATEN: | |
|---|---|
| Versorgung: | 230 V |
| STEUERUNGSFUNKTIONEN: | |
|---|---|
| Zweite Linie der Lichtschranken: | ja |
| Teilöffnungsfunktion: | ja |
| Anschluss vom Elektroschloss: | ja |
| Amperometrische Hinderniserkennung: | nein |
| Individuelle Zeiteinstellung: | ja |
| Individuelle Krafteinstellung: | ja |
| Vorwarnzeit der Blinkleuchte: | ja |
| Automatisches Schließen: | ja |
| Soft-Start / Soft-Stop: | nein/nein |
Funkmodul CAME TAF43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können. Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
Funkmodul CAME TAF 43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können.
- Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
- Frequenz: 433 MHz
- steckbar in alle CAME-Steuerungen
3 Stck. Handsender CAME TOP44RBN (806TS-0270)
CAME TOP44RBN ist eine Fernbedienung mit 4 Tasten, der auf der Frequenz 433,92 MHz arbeitet. Der Handsender TOP44RBN funktioniert in der Technologie Rolling-Code, die mehr Sicherheit garantiert. Der Handsender kann nicht geklont werden.
Der Handsender CAME TOP44RBN ersetzt das Modell CAME TOPD2RBS.
Beachten Sie bitte, dass der Handsender CAME TOP44RBN mit Festcode-Handsendern nicht kompatibel ist.
TOP44RBN ist mit Festcode-Handsender CAME TOP 432 EE, TOP 432EV, TOP 432NA, TOP-432SA, TOP432M nicht kompatibel.
Der Handsender CAME TOP44RBN kann über CAME App Setup über QR-Code eingelernt werden (mit CAME Key oder Connect System).
Im Lieferumfang: 3 Stück Handsender CAME TOP44RBN
Mehr Informationen finden Sie in der Bedienungsanleitung.
Technische Daten:
Frequenz: 433,92 MHz
Code: Rolling Code
Anzahl Kanäle: 4
Batterie: CR2032
Reichweite: max. 150 m
Blinkleuchte CAME KRX weiß (806LA-0020)
CAME KRX ist eine LED-Blinkleuchte (Spannungsversorgung 24 V AC-DC bis 230 V AC) mit weißer Haube. Die Blinkleuchte hat eine eingebaute Antenne, die auf der Frequenz 433 und 868 MHz arbeitet.
Die Blinkleuchte kann direkt am Pfosten oder an der Mauer ohne Zusatzgeräte montiert werden. Für die einfache Montage ist auch eine optionale Halterung erhältlich, die separat verkauft wird (Halterung CAME 806LA-0040).
Technische Daten
Betriebsspannung: 24 V DC/ 230 V AC
Betriebstemperatur: -20 ÷ +55° C
Schutzart: 54 IP
Funkfrequenz: 433/ 868 MHz
Abmessungen: 124 mm x 70 mm x 146 mm (H)
Mehr Informationen finden Sie in der Bedienungsanleitung (siehe: Anhänge).
Schlüsseltaster CAME SELD1FDG (806SL-0050)
CAME Schlüsseltaster SELD1FDG ist für Aufputzmontage geeignet, hat eine blaue LED-Hintergrundbelechtung und DIN Profilzylinder. Das Gehäuse wurde aus schlagfestem Kunststoff hergestellt. Farbe RAL 7024 (anthrazitgrau).
Der Schlüsselschalter CAME 806SL-0050 kann jedes Tor mit dem Torantrieb von CAME bedienen.
Im Lieferumfang: CAME Schlüsseltaster SELD1FDG, 2 x Schlüssel und Bedienungsanleitung auf Deutsch.
Technische Daten:
Montageart: Aufputz
Anschluss: 2-Draht
Abmessungen: 70,5 x 73,5 x 50,0 mm (B x H x T)
Schutzart: IP 44
Betriebsspannung: 24 V AC/ DC
Betriebstemperatur: -20 ÷ +55°C
Verbrauch: 0,3 W
Stromaufnahme: 12 mA
Klasse des Geräts: III
Mehr Informationen finden Sie in der Bedienungsanleitung.
Die Lichtschranken CAME DIR 10 garantieren mehr Sicherheit bei der automatisierten Toranlagen. Die maximale Reichweite der Lichtschranken CAME DIR 10 beträgt 10 m.
Die Lichtschranken CAME DIR 10 garantieren mehr Sicherheit bei der automatisierten Toranlagen. Die maximale Reichweite der Lichtschranken CAME DIR 10 beträgt 10 m.
Besonderheiten der Lichtschranke:
- ein Sender und ein Empfänger
- keine spezielle Ausrichtung erforderlich
- Reichweite: 10 m
- Anschluss: 12 / 24V AC/DC
- Stromaufnahme: ca. 20 mA
- geeignet zum Direktanschluss an alle CAME Motorsteuerung
- Größe: H 108 x B 46 x T 23 mm
