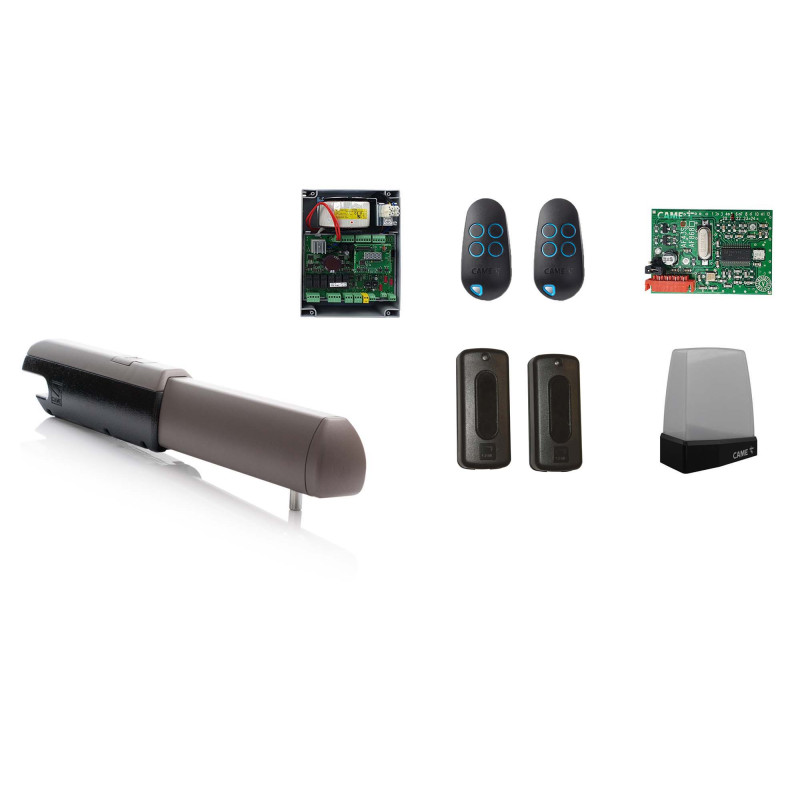

Drehtorantrieb CAME MONOJET524 (Set L)
Der Set CAME MONOJET524 enthält den Drehtorantrieb CAME ATI A5024 für Tore bis 5 m Flügellänge bei 400 kg Gewicht. Die Antriebe ATI mit 24V-Technologie garantieren eine dauerhafte Zuverlässigkeit bei der intensiven Arbeit des Tores. Der Set CAME MONOJET524 enthält u.a. Lichtschranke, Blinkleuchte, Antenne.
Drehtorantrieb CAME ATI A5024N
Drehtorantrieb CAME ATI A5024N mit Spindelmechanik und 24V-Technologie für Tore bis 5 m Flügellänge bei 400 kg Flügelgewicht garantiert eine dauerhafte Zuverlässigkeit bei der intensiven Arbeit und hohes Sicherheitsniveau.
Funkmodul CAME AF43S (TOP)
Funkmodul CAME TAF43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können. Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
Lichtschranke CAME DIR 10
Die Lichtschranken CAME DIR 10 garantieren mehr Sicherheit bei der automatisierten Toranlagen. Die maximale Reichweite der Lichtschranken CAME DIR 10 beträgt 10 m.
Pack content
Drehtorantrieb CAME ATI A5024N mit Spindelmechanik und 24V-Technologie für Tore bis 5 m Flügellänge bei 400 kg Flügelgewicht garantiert eine dauerhafte Zuverlässigkeit bei der intensiven Arbeit und hohes Sicherheitsniveau.
Drehtorantrieb CAME ATI A5024N mit Spindelmechanik und 24V-Technologie für Tore bis 5 m Flügellänge bei 400 kg Flügelgewicht garantiert eine dauerhafte Zuverlässigkeit bei der intensiven Arbeit und hohes Sicherheitsniveau.
| GRUNDSÄTZLICHE DATEN: | |
| Versorgung: | 24 V |
| max. Flügelbreite: | 5 m |
| max. Flügelgewicht: | 1000 kg |
| D-Maß: | 7 cm |
| Antriebstyp: | elektromechanisch |
| TECHNISCHE DATEN DES ANTRIEBES: | |
| Versorgung: | 230 V/24 V |
| Stromaufnahme: | 10 A |
| max. Leistung: | 120 W |
| Einschaltsdauer: | intensiv |
| max. Kraft | 3000 N |
| termischer Motorschutz | - |
| Öffnungszeit bis 90°: | einstellbar |
| max. Öffnungswinkel: | 120° |
| Betriebstemperatur: | -20 + 55 °C |
| Schutzart: | IP 44 |
| Selbsthemmend: | ja |
| Endschalter für AUF: | ja |
| Endschalter für ZU: | ja |
| Enkoder: | nein |
| ZUSÄTZLICHE INFORMATIONEN: | |
Die 24V-Elektronik kann um die Karte LB180 erweitert werden, die beim Stromausfall beide Akkus (12 V 1,2 Ah x 2) aktivieren sollte.
Die Antriebe der Serie ATI verfügen über integrierte Mikroschalter für Tor-AUF und Tor-ZU. Sie benötigen keine externen Endanschläge mehr.
Datenblatt
- Flügelbreite
- 4,5 m
- Flügelgewicht
- 1000 kg
- Flügelanzahl
- 1 Flügel
- Antriebsart
- Spindelantrieb
- Sets
- Einzelantriebe
- Versorgung
- 24 V
- Marke
- CAME
Funkmodul CAME TAF43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können. Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
Funkmodul CAME TAF 43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können.
- Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
- Frequenz: 433 MHz
- steckbar in alle CAME-Steuerungen
Steuerung CAME ZLX24MA (801QA-0050)
ZLX24MA ist eine universelle Steuerung, mit der alle 24V Drehtorantriebe gesteuert werden können.
Die Steuerung verfügt über viele Funktionen wie: Adaptive Speed & Torque Technologie, eine intelligente Laufsteuerung, CXN BUS Eingänge, RIO System 2.0, Came Key und Gateway-Steckplatz. Die Montage und Verdrahtung ist einfach danke der innovativen mechanischen und elektronischen Lösungen. ZLX24MA hat ein Programmier- und Anzeigedisplay und Speicherplatz für bis zu 250 Benutzer.
Technische Daten
Betriebsspannung: 230 V AC (50/60 Hz)
Spannungsversorgung Motor: 24 V DC
Spannungsversorgung Steuerung: 24 V AC
Verbrauch im Stand-By: 3 W
Leistung: 260 W
Farbe: RAL 7040
Betriebstemperatur: -20 ÷ +55 °C
Schutzart: IP54
Abmessungen: 204 mm x 274 mm x 132 mm (Abmessungen wie bei: ZL180 / ZL170)
Mehr Informationen finden Sie in der Bedienungsanleitung (siehe: Anhänge).
2 Stck. Handsender CAME TOP44RBN (806TS-0270)
CAME TOP44RBN ist ein Handsender mit 4 Tasten, der auf der Frequenz 433,92 MHz arbeitet. Der Handsender TOP44RBN funktioniert in der Technologie Rolling-Code, die mehr Sicherheit garantiert. Der Handsender kann nicht geklont werden.
Der Handsender CAME TOP44RBN ersetzt das Modell CAME TOPD2RBS.
Beachten Sie bitte, dass der Handsender CAME TOP44RBN mit Festcode-Handsendern nicht kompatibel ist.
TOP44RBN ist mit Festcode-Handsender CAME TOP 432 EE, TOP 432EV, TOP 432NA, TOP-432SA, TOP432M nicht kompatibel.
Der Handsender CAME TOP44RBN kann über CAME App Setup über QR-Code eingelernt werden (mit CAME Key oder Connect System).
Im Lieferumfang: 2 Stück Handsender CAME TOP44RBN
Technische Daten:
Frequenz: 433,92 MHz
Code: Rolling Code
Anzahl Kanäle: 4
Batterie: CR2032
Reichweite: max. 150 m
Blinkleuchte CAME KRX weiß (806LA-0020)
CAME KRX ist eine LED-Blinkleuchte (Spannungsversorgung 24 V AC-DC bis 230 V AC) mit weißer Haube. Die Blinkleuchte hat eine eingebaute Antenne, die auf der Frequenz 433 und 868 MHz arbeitet.
Die Blinkleuchte kann direkt am Pfosten oder an der Mauer ohne Zusatzgeräte montiert werden. Für die einfache Montage ist auch eine optionale Halterung erhältlich, die separat verkauft wird (Halterung CAME 806LA-0040).
Technische Daten
Betriebsspannung: 24 V DC/ 230 V AC
Betriebstemperatur: -20 ÷ +55° C
Schutzart: 54 IP
Funkfrequenz: 433/ 868 MHz
Abmessungen: 124 mm x 70 mm x 146 mm (H)
Mehr Informationen finden Sie in der Bedienungsanleitung (siehe: Anhänge).
Die Lichtschranken CAME DIR 10 garantieren mehr Sicherheit bei der automatisierten Toranlagen. Die maximale Reichweite der Lichtschranken CAME DIR 10 beträgt 10 m.
Die Lichtschranken CAME DIR 10 garantieren mehr Sicherheit bei der automatisierten Toranlagen. Die maximale Reichweite der Lichtschranken CAME DIR 10 beträgt 10 m.
Besonderheiten der Lichtschranke:
- ein Sender und ein Empfänger
- keine spezielle Ausrichtung erforderlich
- Reichweite: 10 m
- Anschluss: 12 / 24V AC/DC
- Stromaufnahme: ca. 20 mA
- geeignet zum Direktanschluss an alle CAME Motorsteuerung
- Größe: H 108 x B 46 x T 23 mm
