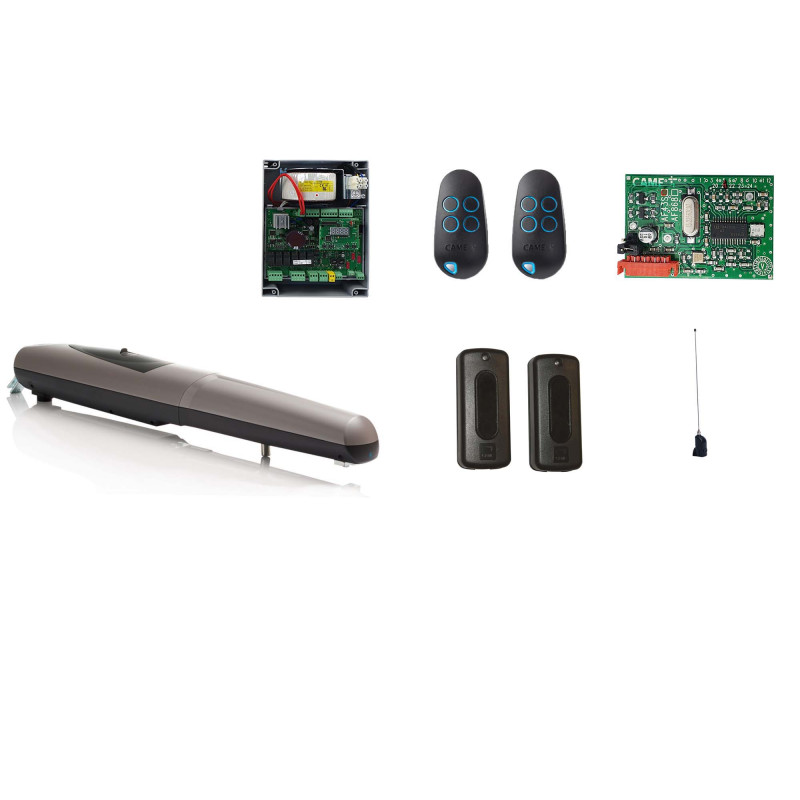

Drehtorantrieb CAME AXO AX3024/1 (Set M)
Drehtorantrieb CAME AXO AX3024
Elektrischer Toröffner für Flügeltor CAME AXO AX3024 eignet sich für max. 3 m Flügellänge bei max. 500 kg Flügelgewicht. Der Spindelantrieb CAME AX3024 ist für die Montage an schmalen Pfosten geeignet, wo das D-Maß (Abstand zwischen dem Scharnier und dem inneren Pfostenrand) max. 7 cm beträgt.
Funkmodul CAME AF43S (TOP)
Funkmodul CAME TAF43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können. Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
Lichtschranke CAME DIR 10
Die Lichtschranken CAME DIR 10 garantieren mehr Sicherheit bei der automatisierten Toranlagen. Die maximale Reichweite der Lichtschranken CAME DIR 10 beträgt 10 m.
Pack content
Elektrischer Toröffner für Flügeltor CAME AXO AX3024 eignet sich für max. 3 m Flügellänge bei max. 500 kg Flügelgewicht. Der Spindelantrieb CAME AX3024 ist für die Montage an schmalen Pfosten geeignet, wo das D-Maß (Abstand zwischen dem Scharnier und dem inneren Pfostenrand) max. 7 cm beträgt.
Elektrischer Toröffner für Flügeltor CAME AXO AX3024 eignet sich für max. 3 m Flügellänge bei max. 500 kg Flügelgewicht. Der elektr Torantrieb CAME AXO 3024 kann auch bei kleineren Abmessungen montiert werden (siehe Schema).
1. Verwendung und Montage
Elektrischer Toröffner für Flügeltor CAME AXO AX3024 eignet sich für max. 3 m Flügellänge bei max. 500 kg Flügelgewicht. Der elektr Torantrieb CAME AXO 3024 kann auch bei kleineren Abmessungen montiert werden (siehe Schema). Der Spindelantrieb CAME AX3024 ist für die Montage an schmalen Pfosten geeignet, wo das D-Maß (Abstand zwischen dem Scharnier und dem inneren Pfostenrand) max. 7 cm beträgt. Ein größerer Öffnungswinkel (max. 120 Grad) kann erreicht werden, wenn das D-Maß max. 5 cm lang ist. Der Antrieb CAME AXO kann auch steigende Tore bis 7% automatisieren.
2. Funktionen
Der selbsthemmende Drehtorantrieb CAME AXO AX3024 ist mit dem Encoder ausgestattet, der den Torlauf speichert und die Arbeit während des ganzen Laufweges überwacht, deswegen die Sicherheit beim Gebrauch garantiert. Wenn der Antrieb ein Hindernis erkennt, kehrt er den Laufweg um.
Außerdem ist der Toröffner mit den mechanischen Endanschlägen ausgerüstet. Diese begrenzen den Torlauf in AUF und ZU, deshalb werden externe Endanschläge nicht benötigt. Bei großen, ganzflächig ausgefüllten Toren wird das Elektroschloss CAME LOCK 81 empfohlen. Der elektromechanischer Torantrieb arbeitet problemlos bei allen Wetterbedingungen, sein Gehäuse wurde aus dem witterungsbeständigen Aluminiumdruckguss ausgeführt.
3. Nutzung
Der Antrieb ist mit dem 24 Vac Motor ausgestattet, deswegen eignet er sich für die intensive Arbeit (mehr als 20 Öffnungen/Tag) . Bei nach außen öffnendem Tor kann der Toröffner AX3024 auch verwendet werden, wenn die Montageabmessungen berücksichtigt werden.
4. passende Steuerung und Zubehör
Elektrischer Toröffner AX3024 wird durch die Steuerung ZLX24MA (24 V) bedient, die mit Hilfe von einem Display einfach programmiert wird. Der Benutzer kann nach Wünschen verschiedene Funktionen einstellen. Vor jedem Laufweg wird der Sicherheitstest der Lichtschranke durchgeführt. Die Steuerung CAME ZLX24MA verfügt über u. a. Gehflügelfunktion für Fußgänger, Selbsttest des Sicherheitszubehörs. Mehr Informationen über die Steuerung CAME ZLX24MA finden Sie HIER An die Steuerung kann Zubehör angeschlossen werden, z. B. die Codetastatur CAME SELT1NDG, der Schlüsseltaster für Aufputzmontage CAME SELD1FDG und die Lichtschranke CAME DLX30CEP. Der Antrieb arbeitet auch bei Stromausfall, wenn das Notstrommodul mit Akkus verwendet wird (optional).
5. Sets
Sie können den Torantrieb CAME AXO AX3024 in paraten Sets mit verschieder Anzahl an Zubehör (S, M, L, XL) finden. Sie können uns jederzeit via Mail bzw. Telefon kontaktieren und Ihr eigenes Set erstellen.
Dank der 24V-Technologie sind die Drehtorantriebe AXO ideal für die intensive Arbeit geeignet.
Die Encoder-Technologie ersetzt die ältere Lösung der Endschalter. Der Encoder garantiert ständige Kontrolle über die Arbeit des Antriebes.
Display der Steuerung ZLJ24 vereinfacht die Programmierung der Einstellungen und der Funktionen der Antrieben.
Die 24V-Elektronik kann um die Karte LB180 erweitert werden, die beim Stromausfall beide Akkus (12 V 1,2 Ah x 2) aktivieren sollte.
| GRUNDSÄTZLICHE DATEN: | |
|---|---|
| Versorgung: | 24 V |
| max. Flügelbreite: | 3 m |
| max. Flügelgewicht: | 800 kg |
| D-Maß: | 5 cm |
| Antriebstyp: | elektromechanisch |
| TECHNISCHE DATEN DES ANTRIEBES: | |
|---|---|
| Versorgung: | 230V /24 V |
| Stromaufnahme: | 10 A |
| max. Leistung: | 240 W |
| Einschaltsdauer: | intensiv |
| max. Kraft | 4500 N |
| termischer Motorschutz | - |
| Öffnungszeit bis 90°: | einstellbar |
| max. Öffnungswinkel: | 120° |
| Betriebstemperatur: | -20° + 50°C |
| Schutzart: | IP44 |
| Selbsthemmend: | ja |
| Endschalter für AUF: | ja |
| Endschalter für ZU: | ja |
| Enkoder: | ja |
| STEUERUNGSFUNKTIONEN: | |
|---|---|
| Zweite Linie der Lichtschranken: | ja |
| Teilöffnungsfunktion: | ja |
| Anschluss vom Elektroschloss: | ja |
| Amperometrische Hinderniserkennung: | ja |
| Individuelle Zeiteinstellung: | ja |
| Individuelle Krafteinstellung: | ja |
| Vorwarnzeit der Blinkleuchte | ja |
| Automatisches Schließen: | ja |
| Soft-Start / Soft-Stop: | ja/ja |
Datenblatt
- Flügelbreite
- 3 m
- Flügelgewicht
- 800 kg
- Flügelanzahl
- 1 Flügel
- Antriebsart
- Spindelantrieb
- Sets
- Einzelantriebe
- Versorgung
- 24 V
- Marke
- CAME
Funkmodul CAME TAF43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können. Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
Funkmodul CAME TAF 43S ist in alle Schiebe- und Drehtorantriebe sowie Parksysteme steckbar. Das Funkmodul wird benötigt, um das Tor mit dem Handsender bedienen zu können.
- Das Funkmodul TAF 43S ist mit den Handsendern der Serie TOP kompatibel, z.B. CAME TOP 432 EE, CAME TOP 434 EE.
- Frequenz: 433 MHz
- steckbar in alle CAME-Steuerungen
Antenne CAME TOP A433N optimiert ideal die Reichweite.
Antenne CAME TOP A433N optimiert ideal die Reichweite.
In den Stellen mit Funk-Störungen ermöglicht die bessere Kommunikation des Handsenders mit dem Empfänger.
- Frequenz: 433 MHz
- für Außenbereich geeignet
- Kabel zu der Antenne: zusätzlich 1,00 EUR/1m
Steuerung CAME ZLX24MA (801QA-0050)
ZLX24MA ist eine universelle Steuerung, mit der alle 24V Drehtorantriebe gesteuert werden können.
Die Steuerung verfügt über viele Funktionen wie: Adaptive Speed & Torque Technologie, eine intelligente Laufsteuerung, CXN BUS Eingänge, RIO System 2.0, Came Key und Gateway-Steckplatz. Die Montage und Verdrahtung ist einfach danke der innovativen mechanischen und elektronischen Lösungen. ZLX24MA hat ein Programmier- und Anzeigedisplay und Speicherplatz für bis zu 250 Benutzer.
Technische Daten
Betriebsspannung: 230 V AC (50/60 Hz)
Spannungsversorgung Motor: 24 V DC
Spannungsversorgung Steuerung: 24 V AC
Verbrauch im Stand-By: 3 W
Leistung: 260 W
Farbe: RAL 7040
Betriebstemperatur: -20 ÷ +55 °C
Schutzart: IP54
Abmessungen: 204 mm x 274 mm x 132 mm (Abmessungen wie bei: ZL180 / ZL170)
Mehr Informationen finden Sie in der Bedienungsanleitung (siehe: Anhänge).
2 Stck. Handsender CAME TOP44RBN (806TS-0270)
CAME TOP44RBN ist ein Handsender mit 4 Tasten, der auf der Frequenz 433,92 MHz arbeitet. Der Handsender TOP44RBN funktioniert in der Technologie Rolling-Code, die mehr Sicherheit garantiert. Der Handsender kann nicht geklont werden.
Der Handsender CAME TOP44RBN ersetzt das Modell CAME TOPD2RBS.
Beachten Sie bitte, dass der Handsender CAME TOP44RBN mit Festcode-Handsendern nicht kompatibel ist.
TOP44RBN ist mit Festcode-Handsender CAME TOP 432 EE, TOP 432EV, TOP 432NA, TOP-432SA, TOP432M nicht kompatibel.
Der Handsender CAME TOP44RBN kann über CAME App Setup über QR-Code eingelernt werden (mit CAME Key oder Connect System).
Im Lieferumfang: 2 Stück Handsender CAME TOP44RBN
Technische Daten:
Frequenz: 433,92 MHz
Code: Rolling Code
Anzahl Kanäle: 4
Batterie: CR2032
Reichweite: max. 150 m
Die Lichtschranken CAME DIR 10 garantieren mehr Sicherheit bei der automatisierten Toranlagen. Die maximale Reichweite der Lichtschranken CAME DIR 10 beträgt 10 m.
Die Lichtschranken CAME DIR 10 garantieren mehr Sicherheit bei der automatisierten Toranlagen. Die maximale Reichweite der Lichtschranken CAME DIR 10 beträgt 10 m.
Besonderheiten der Lichtschranke:
- ein Sender und ein Empfänger
- keine spezielle Ausrichtung erforderlich
- Reichweite: 10 m
- Anschluss: 12 / 24V AC/DC
- Stromaufnahme: ca. 20 mA
- geeignet zum Direktanschluss an alle CAME Motorsteuerung
- Größe: H 108 x B 46 x T 23 mm
