    Set FAAC 770 24V/1 für unsichtbare Montage bei 1-flgl. Drehtoren mit Flügelbreite bis 3,5 m und Flügelgewicht bis 500 kg. Der Set enthält u.a. die Steuerung FAAC E024 mit einer Vielzahl an Funktionen.

    Menge :


    Unterflurantrieb FAAC 770 24V/1 (Set M) für einflügeliges Tor

    Der Antrieb für Unterflurmontage FAAC 770N 24V ist ein unsichtbarer, sicherer und zuverlässiger Motor für Flügeltore mit maximaler Flügelbreite von 3,5 m und maximalem Gewicht von 500 kg (bei der Verwendung vom Elektroschloss im geschlossenen Zustand). Dank der 24V-Versorgung ist der Antrieb für intensive Arbeit geeignet. Detaillierte Montagebemaßungen und die Abhängigkeit der Flügelbreite vom Gewicht werden am folgenden Schema gezeigt:

    Die Serie FAAC 770N beinhaltet einzige Antriebe der Firma FAAC, die das Design des Tore nicht ändern. Dank den zusätzlichen Beschlägen ist es möglich den maximalen Öffnungswinkel von sogar 180° zu erreichen. Mit Hilfe der Innenanschlägen für AUF und ZU (auch als zusätzliches Zubehör verfügbar) kann man genau die Endpositionen der Flügel einstellen.

    Der Toröffner für Unterflurmontage FAAC 770N ist für die Montage an fast jedes Flügeltor geeignet. Die Voraussetzung für die Installation des Unterflurantriebes ist die Entfernung des Scharniers vom Pfosten von min. 65 mm (den abgebildeten Abstand finden Sie auf dem unteren Schema)

    Die Montagewannen sind in zwei Ausführungen erhältlich: aus verzinkter Stahl (als Standard in allen Sets) und aus Edelstahl (zum Aufpreis von 120,00 EUR je Wanne).

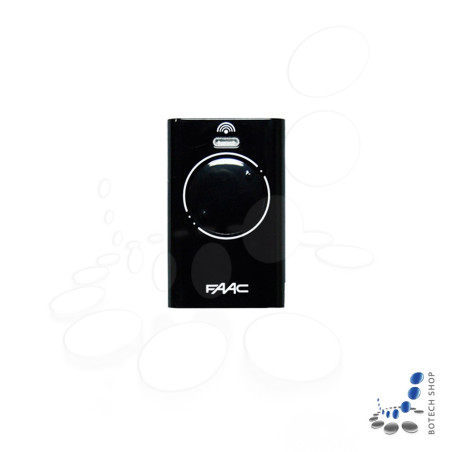

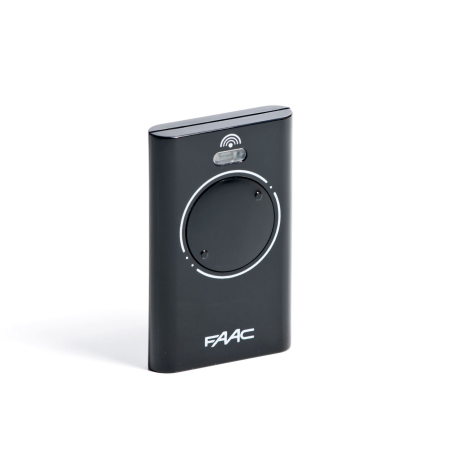

    Jedes Set kann man um zusätzliches Zubehör wie Fernbedienungen, Sicherheitselemente sowie Zugangskontrolle erweitern.

    GRUNDSÄTZLICHE DATEN:
    Versorgung:  24 V
    max. Flügelbreite:  3,5 m
    max. Flügelgewicht:  500 kg
    D-Maß:  unbeschränkt
    Antriebstyp:  elektromechanisch
    TECHNISCHE ANTRIEBSDATEN:
    Versorgung: 230V /24 V
    Stromaufnahme:  3 A
    max. Leistung:  70 W
    Betriebshäufigkeit:  50 Zyklen/Std.
    Drehmoment  330 Nm
    termischer Motorschutz  -
    Öffnungszeit für 90°:  ca. 18 s
    max. Öffnungswinkel:  140° (mit Sonderbeschlag)
    Betriebstemperatur:  -20 - +55°C
    Schutzart:  IP 67
    Selbsthemmend:  ja
    Endschalter für AUF:  optional
    Endschalter für ZU:  optional
    Enkoder:  nein
    STEUERUNGSFUNKTIONEN:
    Zweite Linie der Lichtschranken:  ja
    Teilöffnungsfunktion:  ja
    Anschluss vom Elektroschloss:  ja
    Amperometrische Hinderniserkennung:  nein
    Individuelle Zeiteinstellung:  ja
    Individuelle Krafteinstellung:  ja
    Vorwarnzeit der Blinkleuchte  ja
    Automatisches Schließen:  ja
    Soft-Start / Soft-Stop:  nein / ja
    ZUSÄTZLICHE INFORMATIONEN:


    FAAC Torautomatik
    F_770_24/1_M

    Datenblatt

    Flügelbreite
    2,5 m
    Flügelgewicht
    400 kg
    Flügelanzahl
    1 Flügel
    Antriebsart
    Unterflurantrieb
    Sets
    Antriebe im Set
    Versorgung
    24 V
    Marke
    FAAC
